Rita databasen med dbdiagram.io

När tabellerna blir fler blir det svårt att hålla dem i huvudet. Vilken tabell pekar på vilken? Då hjälper det att rita databasen.

dbdiagram.io är ett gratis verktyg i webbläsaren. Du skriver tabellerna som text till vänster, och diagrammet ritas upp av sig självt till höger.

Vi ritar hjältedatabasen från Din första databas.

1. Kom igång

Gå till dbdiagram.io och öppna appen. Vill du spara ditt diagram behöver du logga in.

Rensa bort exemplet som ligger i textrutan till vänster, så börjar vi från noll.

2. Den första tabellen

Språket heter DBML (Database Markup Language). En tabell ser ut så här:

Table Hero {
  id integer [pk, increment]
  name text
  alias text
}

Varje rad är en kolumn: först namnet, sedan datatypen. Inom hakparenteser [...] skriver vi regler:

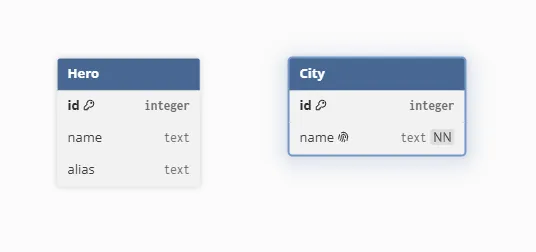

3. Städerna

Table City {
  id integer [pk, increment]
  name text [not null, unique]
}

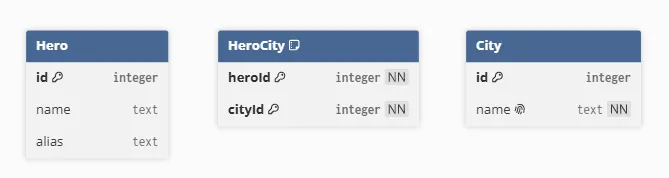

4. Kopplingstabellen

HeroCity har två kolumner, och tillsammans är de primärnyckel. Så kan samma hjälte inte kopplas till samma stad två gånger:

Table HeroCity {
  heroId integer [not null]
  cityId integer [not null]

  indexes {
    (heroId, cityId) [pk]
  }
}

5. Rita kopplingarna

Nu kommer det roliga. Med Ref drar vi streck mellan tabellerna:

Ref: HeroCity.heroId > Hero.id [delete: cascade]
Ref: HeroCity.cityId > City.id [delete: cascade]

> betyder många-till-en. Många rader i HeroCity kan peka på samma hjälte, och många kan peka på samma stad. [delete: cascade] är samma sak som ON DELETE CASCADE i SQL.

<> finns, men vi bygger hellre kopplingstabellen själva, som HeroCity. Då ser vi exakt hur databasen faktiskt lagrar kopplingen.

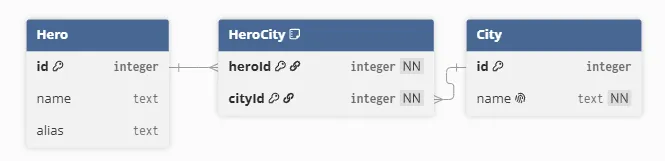

Lägg märke till att Hero och City inte har några streck till varandra. All koppling går via HeroCity i mitten.

Hela koden

Kopiera in allt i dbdiagram så får du hela hjältedatabasen:

Table Hero {
  id integer [pk, increment]
  name text
  alias text
}

Table City {
  id integer [pk, increment]
  name text [not null, unique]
}

Table HeroCity {
  heroId integer [not null]
  cityId integer [not null]

  indexes {
    (heroId, cityId) [pk]
  }
}

Ref: HeroCity.heroId > Hero.id [delete: cascade]
Ref: HeroCity.cityId > City.id [delete: cascade]

Bonus: exportera till SQL

Under Export kan dbdiagram skriva CREATE TABLE-satserna åt dig, för till exempel MySQL eller PostgreSQL. Men då måste man ha skapat ett konto på sidan. Jag rekommenderar att du hellre tar din DBML-kod och ber en AI omvandla den till vad du nu vill ha för språk, exempelvis SQLite eller varför inte Java-klasser.

⚠️ SQLite är lite speciellt. Den exporterade koden lägger till främmande nycklar i efterhand med ALTER TABLE ... ADD FOREIGN KEY, och det stöder inte SQLite. För SQLite skriver vi dem direkt i CREATE TABLE, som vi gjorde i Din första databas.

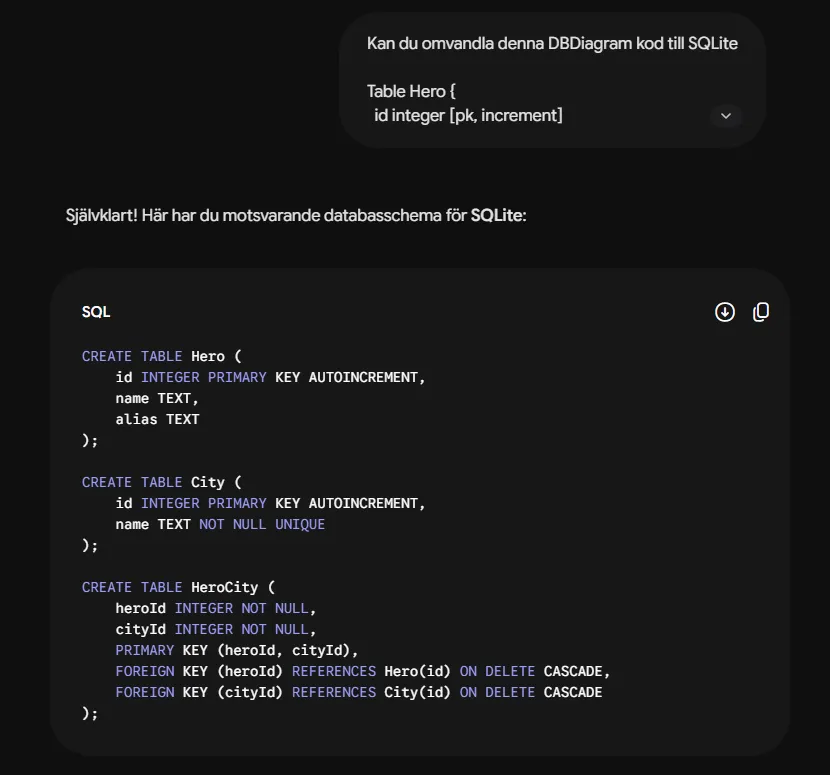

Till SQLite:

TL;DR

• dbdiagram.io ritar databasen åt dig utifrån text.
• Table = tabell, [pk] = primärnyckel, Ref: = koppling.
• > många-till-en, < en-till-många, - en-till-en.
• Rita först, koda sedan. Det är mycket lättare att flytta ett streck än att bygga om en databas.
